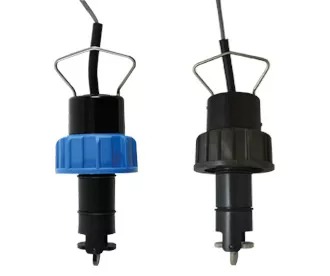

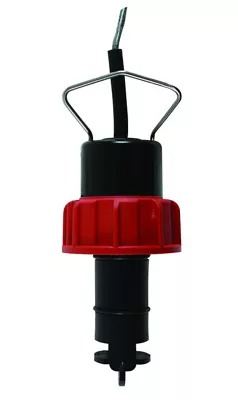

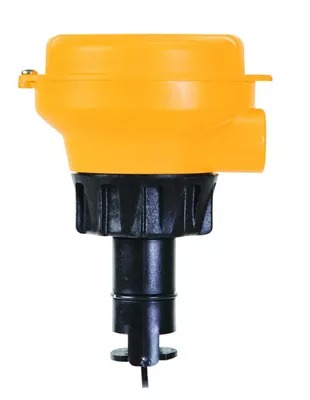

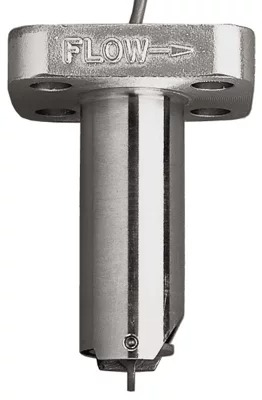

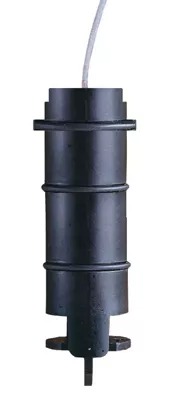

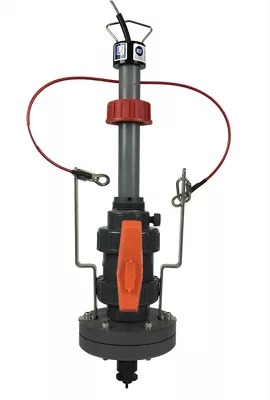

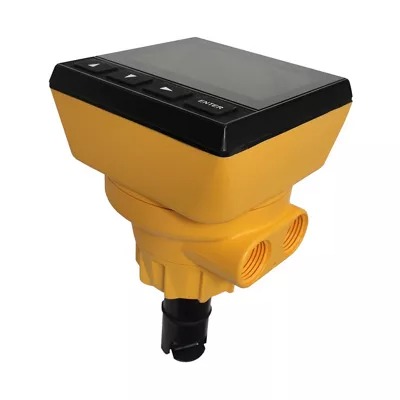

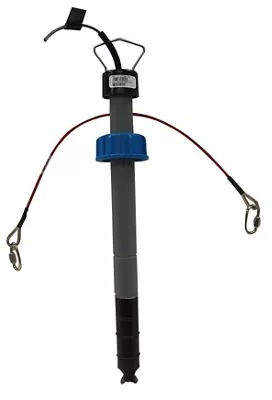

Pedallı-Çarklı Debimetreler

Pedallı/çarklı debimetreler, boru hatlarındaki sıvı akış hızını ölçmek için yaygın olarak kullanılan, uygun maliyetli ve güvenilir bir ölçüm teknolojisidir. Basit yapısı ve kolay kurulumu sayesinde özellikle su, atık su arıtma, HVAC ve genel endüstriyel prosesler gibi temiz ve düşük viskoziteli sıvı uygulamalarında tercih edilir.

Bu tip debimetreler, temel olarak bir boru hattına daldırılan ve üzerinde çark/pedal bulunan bir rotor mekanizmasına sahiptir. Çalışma prensibi oldukça basittir:

Çarkın dönüş hızı, akışkanın hızına doğrudan orantılıdır. Akış hızı arttıkça, çark daha hızlı döner.

Çarkın üzerindeki mıknatıslar (veya bazı modellerde optik algılayıcılar), her dönüşte boru dışındaki sabit bir sensörde elektrik sinyali (darbe/pulse) üretir.

Elektronik dönüştürücü (transmitter) bu darbe frekansını alarak önceden tanımlanmış kalibrasyon faktörleri (K faktörü) ile anlık debi ve toplam debiyi hesaplar ve kullanıcıya 4-20 mA veya dijital sinyal olarak iletir.

Mekanik yapıları basittir ve kolayca kurulup bakımı yapılabilir.

Akış değişikliklerine hızlı tepki verirler.

Farklı boru malzemelerine (PVC, PP, PVDF, metal, diğerleri) ve çaplarına kolayca adapte edilebilen montaj tipleri mevcuttur.

İçme suyu dağıtımı ve atık su arıtma tesislerinde, korozif kimyasalların (uygun gövde malzemesiyle) ölçümünde, soğutma kulesi, chiller ve kazan sistemlerinde, tarımsal ve endüstriyel sulamada, rndüstriyel proseslerde sıvı dozajlama ve debi kontrolü uygulamalarında rahatlıkla kullanılabilir.
